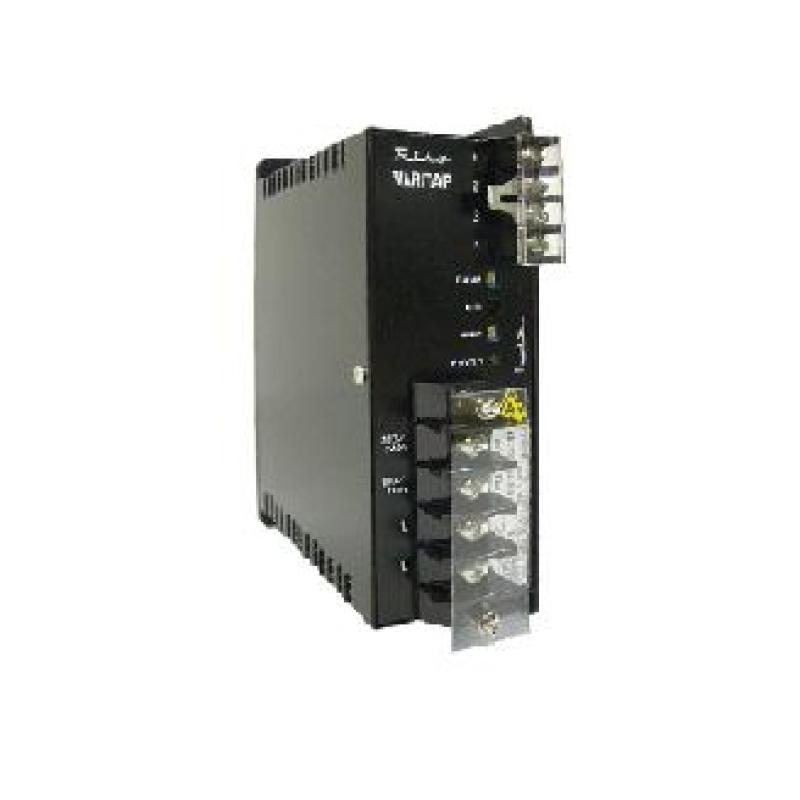

VSCZシリーズ

item VSCZシリーズ

サイリスタ式電力調整器
VSCZシリーズ0
VSCZシリーズ0
概要 分周制御方式
バリタップはサイリスタ式交流電力調整器の登録商標です。
特徴 分周制御方式で入力信号に応じて分周周期のON-OFF時間が変化し、負荷への電力を調整できます。
電源電圧の低減はできませんが、ノイズ発生は極めて少なくて済みます（55db以下）。
用途 温度調節
この製品をカタログ請求
仕様
制御方式 分周制御
設定方式 4~20mA(200Ω),　0.8~4VDC(100KΩ),手動設定,無電圧接点
相数 単相
周波数 50/60Hz
定格回路電圧 100/110V,200/220V共用
電圧変動範囲 ±10%
定格電流 15.30.40.60.100.150.200.300.500A
出力調整範囲 0~98%
勾配調整範囲 0~100%
周囲温度 0~60℃（40℃以上では電流低減）
適用負荷 抵抗負荷
絶縁抵抗 電力回路：ケース側　DC500メガーにて50MΩ以上
絶縁耐圧 電力回路：ケース側　AC1.5kV1分間
この製品をカタログ請求
製品仕様
VSCZシリーズ 製品仕様
VSCZ-Nタイプ　回路電圧：100/110V 200/220V共用
型式 定格電流 仕様 本体寸法 質量
VSCZ-15-N
15A
 乾式自冷、入力表示灯
60×152×178
1.0kg
勾配設定、下限電圧設定
VSCZ-30-N 30A 上記と同じ 60×152×178 1.1Kg
VSCZ-40-N 40A 上記と同じ 60×152×178 1.1kg
VSCZ-60-N 60A 上記と同じ 124×157×228 3.0kg
VSCZ-100-N 100A 上記と同じ 155×157×228 3.5kg
VSCZ-Nタイプ 回路電圧：200/220V ファン付
型式 定格電流 仕様 本体寸法 質量
VSCZ-150-N
150A
 乾式風冷、入力表示灯、過温度警報
185×210×345
6.0kg
勾配設定、下限電圧設定
VSCZ-200-N 200A 上記と同じ 200×188×345 8.0kg
VSCZ-300-NII 300A 上記と同じ 192×263×345 12.1kg
VSCZ-500-NII 500A 上記と同じ 192×263×345 12.1kg
