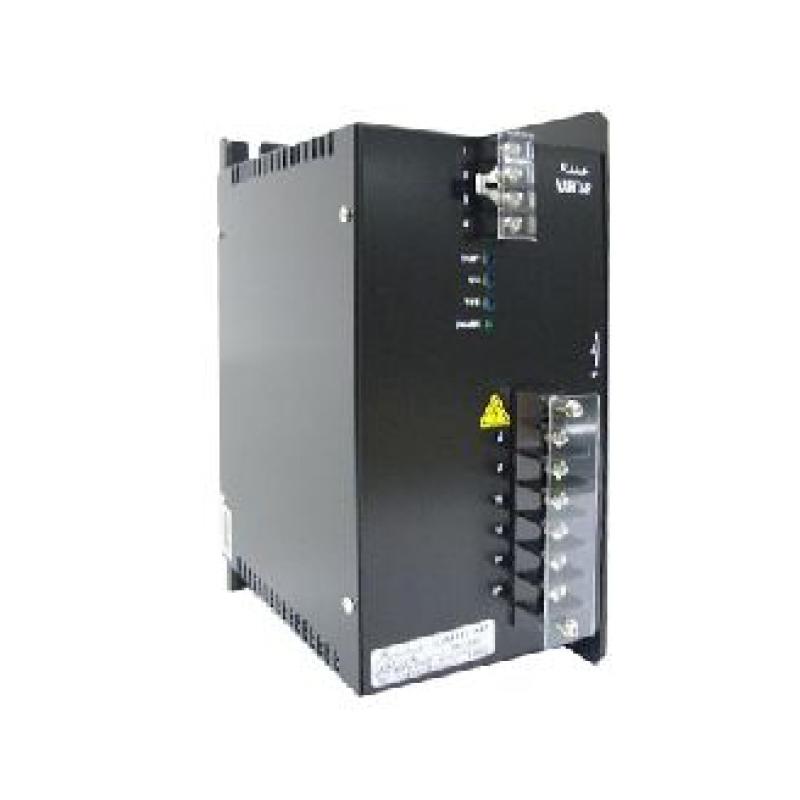

サイリスタ式電力調整器
ＶＴＣＰシリーズ（RoHS2対応）0
ＶＴＣＰシリーズ（RoHS2対応）0
概要 Pシリーズは多彩なバリエーションの汎用機種です。
定電流制御、定電圧制御の機種も作成できます。
バリタップはサイリスタ式交流電力調整器の登録商標です。
特徴 機能を拡張するオプション基板ユニット内蔵可能
多用途対応の制御端子
便利な電源表示灯装備
端子カバー標準装備、安全なカバー付き
用途 温度調節・ランプ調光・電力調整・モーター調節
この製品をカタログ請求
仕様
タイプ ＶＴＣＰシリーズ
制御方式 3アーム位相制御
設定方式
 4~20mA(200Ω),　0.8~4VDC(100KΩ),
手動設定,無電圧接点
相数線式 3相3線
周波数 50/60Hz
定格回路電圧 200/220V
電圧変動範囲 ±10%
定格電流 15.30.60.100.150.200.300.500A
周囲温度 0~60℃（40℃以上では電流低減）
絶縁抵抗 電力回路：ケース側　DC500メガーにて50MΩ以上
絶縁耐圧 電力回路：ケース側　AC1.5kV1分間
この製品をカタログ請求
製品仕様
ＶＴＣＰシリーズ（RoHS2対応） 製品仕様
VTCP-Nタイプ 回路電圧：200/220V
型式 定格電流 仕様 本体寸法 質量　
VTCP-15-N
15A
 ＊1
121×197×260
3Kg
乾式自冷、入力表示灯
勾配設定、下限電圧設定
VTCP-30-N 30A 上記と同じ 121×197×260 3Kg
VTCP-60-NⅡ 60A 上記と同じ 280×193×235 6Kg
VTCP-100-NⅡ 100A 上記と同じ 378×193×235 9Kg
VTCP-Nタイプ 回路電圧：200/220V ファン付
型式 定格電流 仕様 本体寸法 質量
VTCP-150-N
150A
 ＊2
378×210×345
12kg
乾式風冷、入力表示灯、過温度警報
勾配設定、下限電圧設定
VTCP-200-NⅡ 200A 上記と同じ 482×210×345 21kg
VTCP-300-NII 300A 上記と同じ 468×263×345 28.2kg
VTCP-500-NII 500A 上記と同じ 468×263×345 28.2kg
VTCP-NCCタイプ（定電流制御）　回路電圧：200V
型式 定格電流 仕様 本体寸法 質量　
VTCP-15-NCC
15A
 ＊1と
121×197×260
3.3Kg
過電流表示灯
電圧リミッター
VTCP-30-NCC 30A 上記と同じ 121×197×260 3.3Kg
VTCP-60-NⅡCC 60A 上記と同じ 280×193×235 6.3Kg
VTCP-100-NⅡCC 100A 上記と同じ 378×193×235 9.3Kg
VTCP-NCCタイプ（定電流制御）　　回路電圧：200V ファン付
型式 定格電流 仕様 本体寸法 質量
VTCP-150-NCC
150A
 ＊2と
378×210×345
12.3Kg
過電流表示灯
電圧リミッター
VTCP-200-NⅡCC 200A 上記と同じ 482×210×345 21.3Kg
VTCP-300-NII CC 300A 上記と同じ 468×263×345 28.5Kg
VTCP-500-NII CC 500A 上記と同じ 468×263×345 28.5Kg
VTCP-NCCALタイプ（定電流制御警報出力付）　回路電圧：200V
型式 定格電流 仕様 本体寸法 質量　
VTCP-15-NCCAL
15A
 ＊1と
121×197×260
3.3Kg
過電流表示灯
電圧リミッター
警報出力付
VTCP-30-NCCAL 30A 上記と同じ 121×197×260 3.3Kg
VTCP-60-NⅡCCAL 60A 上記と同じ 280×193×235 6.3Kg
VTCP-100-NⅡCCAL 100A 上記と同じ 378×193×235 9.3Kg
VTCP-NCCALタイプ（定電流制御警報出力付）　　回路電圧：200V ファン付
型式 定格電流 仕様 本体寸法 質量
VTCP-150-NCCAL
150A
 ＊2と
378×210×345
12.3Kg
過電流表示灯
電圧リミッター
警報出力付
VTCP-200-NⅡCCAL 200A 上記と同じ 482×210×345 21.3Kg
VTCP-300-NII CCAL 300A 上記と同じ 468×263×345 28.5Kg
VTCP-500-NII CCAL 500A 上記と同じ 468×263×345 28.5Kg
VTCP-NCVタイプ（定電圧制御）　回路電圧：200V
型式 定格電流 仕様 本体寸法 質量　
VTCP-15-NCV
15A
 ＊1と
121×197×260
3.3Kg
過電流表示灯
電流リミッター
VTCP-30-NCV 30A 上記と同じ 121×197×260 3.3Kg
VTCP-60-NⅡCV 60A 上記と同じ 280×193×235 6.3Kg
VTCP-100-NⅡCV 100A 上記と同じ 378×193×235 9.3Kg
VTCP-CVタイプ（定電圧制御）　回路電圧：200V ファン付
型式 定格電流 仕様 本体寸法 質量
VTCP-150-NCV
150A
 ＊2と
378×210×345
12.3Kg
過電流表示灯
電流リミッター
VTCP-200-NⅡCV 200A 上記と同じ 482×210×345 21.3Kg
VTCP-300-NII CV 300A 上記と同じ 468×263×345 28.5Kg
VTCP-500-NII CV 500A 上記と同じ 468×263×345 28.5Kg
VTCP-NCVALタイプ（定電圧制御警報出力付）　回路電圧：200V
型式 定格電流 仕様 本体寸法 質量　
VTCP-15-NCVAL
15A
 ＊1と
121×197×260
3.3Kg
過電流表示灯
電流リミッター
警報出力付
VTCP-30-NCVAL 30A 上記と同じ 121×197×260 3.3Kg
VTCP-60-NⅡCVAL 60A 上記と同じ 280×193×235 6.3Kg
VTCP-100-NⅡCVAL 100A 上記と同じ 378×193×235 9.3Kg
VTCP-NCVALタイプ（定電圧制御警報出力付）　回路電圧：200V ファン付
型式 定格電流 容量 本体寸法 質量
VTCP-150-NCVAL
150A
 ＊2と
378×210×345
12.3Kg
過電流表示灯
電流リミッター
警報出力付
VTCP-200-NⅡCVAL 200A 上記と同じ 482×210×345 21.3Kg
VTCP-300-NII CVAL 300A 上記と同じ 468×263×345 28.5Kg
VTCP-500-NII CVAL 500A 上記と同じ 468×263×345 28.5Kg
