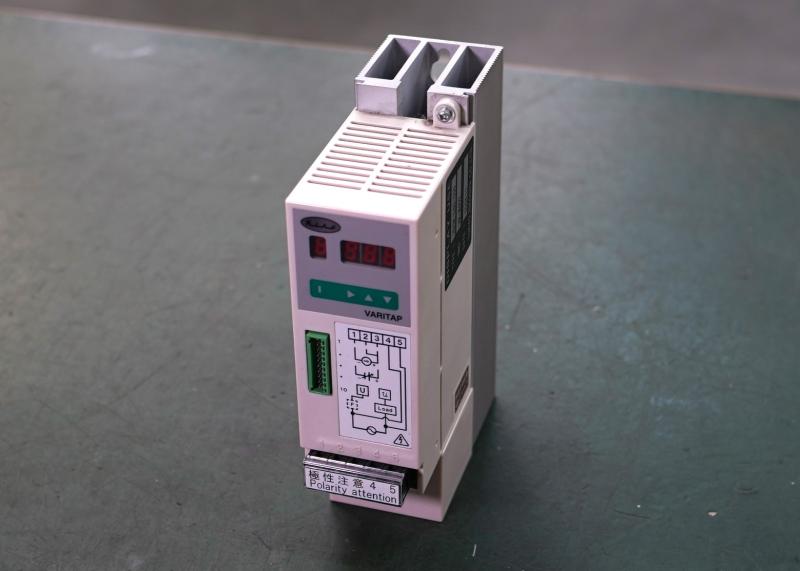

バリタップ　VSCW（RoHS2対応）・VSFWシリーズ

item バリタップ　VSCW（RoHS2対応）・VSFWシリーズ

サイリスタ式電力調整器
バリタップ　VSCW（RoHS2対応）・VSFWシリーズ0
バリタップ　VSCW（RoHS2対応）・VSFWシリーズ0
概要 サイリスタ式電力調整器（バリタップ）
位相／ゼロクロス切替制御可能。
L負荷（位相制御時）対応。
20A~600Aまでの小型・省スペース・ローコストタイプ。
バリタップはサイリスタ式交流電力調整器の登録商標です。
特徴 デジタル表示と使い易い設定器付き
位相／ゼロクロス切換制御
L負荷（位相制御時）対応
20A~600Aまでの小型・省スペース
オプションで定電流、断線警報機能付き
60A以上はオプションで速断ヒューズを内蔵
用途 温度調節・ランプ調光・電力調整・モーター調整
この製品をカタログ請求
仕様
制御方式
 位相制御
ゼロクロス比例制御
ON/OFF制御方式
位相/ゼロクロス比例制御自動切替
設定方式
 4~20mA（250Ω）,1~5V（60KΩ）,0~20mA（250Ω）,0~5V（60KΩ）,0~10V
（32KΩ）,電圧パルス信号0/12V（60KΩ）,無電圧接点,外部手動設定
相数 単相
周波数 50/60Hz 自動切換
定格回路電圧 100~240V フリー (VSFW：240~480V)
電圧変動範囲 ±10%
定格電流 20,30,40,60,80,100,150,200,300,450,600A
出力調整範囲 0~98%
勾配調整範囲 0~100%
周囲温度 0~40℃（動作補償範囲 -15~60℃）
適用負荷 抵抗負荷・変圧器1次制御（位相制御時）・誘導負荷（位相制御時）
絶縁抵抗 主回路端子・電源端子・・・放熱器・・・信号端子 DC500メガーにて50MΩ以上
絶縁耐圧
 主回路端子・電源端子：放熱器 間 AC2.3KV1分間
信号端子：放熱器 間 AC1.5KV1分間
主回路端子・電源端子：信号端子 間 AC2.3KV1分間
この製品をカタログ請求
製品仕様
バリタップ　VSCW（RoHS2対応）・VSFWシリーズ 製品仕様
VSCWタイプ 回路電圧：100~240V フリー
型式 定格電流 本体寸法 質量
VSCW-020-000
20A
52×136×180
0.8kg
(RoHS2対応)
VSCW-030-000
30A
52×136×180
0.8kg
(RoHS2対応)
VSCW-040-000
40A
52×136×180
0.8kg
(RoHS2対応)
VSCW-060-000
60A
66×168×228
1.8kg
(RoHS2対応)
VSCW-080-000
80A
94×197×228
3.2kg
(RoHS2対応)
VSCW-100-000
100A
94×197×228
3.2kg
(RoHS2対応)
VSCWタイプ 回路電圧：100~240V フリー  ファン付
型式 定格電流 本体寸法 質量
VSCW-150-000
150A
94×204×258
3.4kg
(RoHS2対応)
VSCW-200-000
200A
94×204×258
3.4kg
(RoHS2対応)
VSCW-300-000
300A
124×314×330
9.0kg
(RoHS2対応)
VSCW-450-000
450A
124×314×330
9.0kg
(RoHS2対応)
VSCW-600-000
600A
128×310×330
9.0kg
(RoHS2対応)
VSFWタイプ 回路電圧：240~480V フリー
型式 定格電流 本体寸法 質量
VSFW-020-000 20A 54×184×238 1.7kg
VSFW-030-000 30A 54×184×238 1.7kg
VSFW-040-000 40A 54×184×238 1.7kg
VSFW-060-000 60A 66×210×266 2.6kg
VSFW-080-000 80A 94×244×270 4.2kg
VSFW-100-000 100A 94×244×270 4.2kg
VSFW-150-000 150A 94×252×281 4.7kg
VSFW-200-000 200A 94×252×281 4.7kg
