インバーター

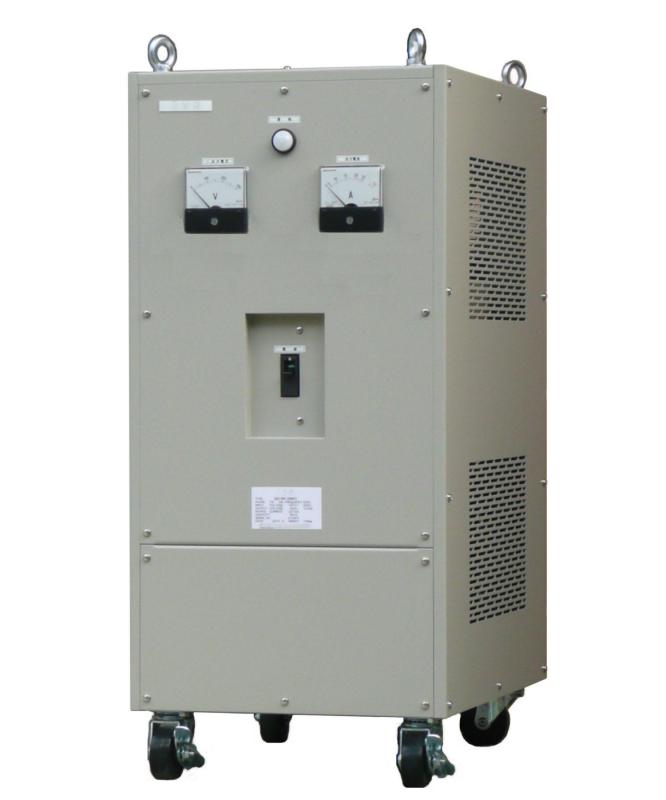

CTCシリーズ0
CTCシリーズ0
概要 DC入力/AC出力のトランジスタ回路と定電圧変圧器を使用した変換器です。バッテリーなどの直流電源から50Hz・60Hzの交流電源を作る事ができます。
特徴 正弦波出力で様々な機器に安心して使用できます。過負荷には垂下特性で保護します。水晶発振を基準周波数に使用し安定した周波数出力します。
その他 ３相
この製品をカタログ請求
仕様
タイプ ＣＴＣ
定格入力電圧 DC24V.100V.200V
相数 ３相
線式 ３線
周波数 50又は60Hz±0.1%（指定による）
定格出力電圧 200V
出力電圧精度 ±２%
出力電圧偏差 ±2%以内
電圧変動範囲 90~140%
負荷変動 0~100%
波形歪率 5%
応答時間 0.15S
効率 65~85%以上
周囲温度 -10~40℃
周囲湿度 30~85%
絶縁抵抗 DC500Vメガーにて5MΩ以上
絶縁耐力 AC1500V　1分間
この製品をカタログ請求
製品仕様
CTCシリーズ 製品仕様
ＣＴＣタイプ
　型式 出力容量 電源電圧 本体寸法　㎜ 質量Kg
出力定格200V 　VA
CTC-1K-24 1K 24V 400×550×770 110
CTC-2K-24 2K 24V 450×600×860 130
CTC-3K-24 3K 24V 510×690×960 230
CTC-1K-100 1K 100V 400×550×770 110
CTC-2K-100 2K 100V 450×600×860 130
CTC-3K-100 3K 100V 510×690×960 230
CTC-5K-100 5K 100V 580×780×1150 300
CTC-3K-200 3K 200V 510×690×960 230
CTC-5K-200 5K 200V 580×780×1150 320
