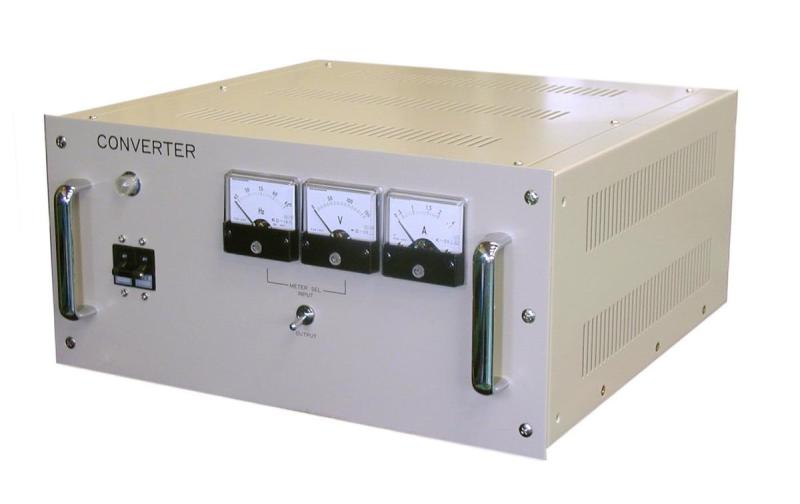

| ＥＳＡ シリーズ | |||
| 型式 | ESA | ESC | ETC |
| 相数 | 単相 | 単相 | 3相 |
| 線式 | 2線 | 2線 | 3線 |
| 入力周波数 | 50又は60Hz（共用） | 50又は60Hz（共用） | 50又は60Hz（共用） |
| 定格入力電圧 | 100V | 200V | 200V |
| 電圧変動範囲 | ±10% | ±10% | ±10% |
| 定格出力電圧 | 100/200V（機種による） | 100/200V（機種による） | 200V |
| 出力電圧精度 | ±2% | ±2% | ±3% |
| 出力電圧周波数 | 50又は60Hz指定 ±1% | 50又は60Hz指定 ±1% | 50又は60Hz指定 ±1% |
| 負荷変動 | 0~100% | 0~100% | 0~100% |
| 負荷力率 | 100% | 100% | 100% |
| 波形歪率 | 5% | 5% | 5% |
| 応答時間 | 0.15S | 0.15S | 0.15S |
| 効率 | 55~70%以上 | 55~70%以上 | 55~70%以上 |
| 周囲温度 | -10~40℃ | -10~40℃ | -10~40℃ |
| 周囲湿度 | 30~85% | 30~85% | 30~85% |
| 絶縁抵抗 | DC500Vメガーにて10MΩ以上 | DC500Vメガーにて10MΩ以上 | DC500Vメガーにて10MΩ以上 |
| 絶縁耐圧 | AC1500V 1分間 | AC1500V 1分間 | AC1500V 1分間 |
|
ＥＳＡシリーズ 100V
|
|||
| 型式 | 出力容量 VA | 本体寸法 | 質量kg |
| ESA-1K-100 | 1K | 420×500×349 | 59 |
| ESA-2K-100 | 2K | 400×550×770 | 140 |
| ESA-3K-100 | 3K | 450×600×860 | 195 |
| ESA-5K-100 | 5K | 510×690×960 | 270 |
