| 耐雷 シリーズ | ||||
| タイプ | NSTP | NSTR | NTTP | NTTR |
| 取付外観 | 組込型ケース無 | 据置型ケース有 | 組込型ケース無 | 据置型ケース有 |
| 相数 | 単相 | 単相 | 3相 | 3相 |
| 線式 | 2線 | 2線 | 3線 | 3線 |
| 周波数 | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz |
| 定格入力電圧 | 100~400V(指定による） | 100~400V(指定による） | 100~400V(指定による） | 100~400V(指定による） |
| 定格出力電圧 | 100~400V(指定による） | 100~400V(指定による） | 100~400V(指定による） | 100~400V(指定による） |
| 出力容量 | 500~10KVA | 500~10KVA | 5~50KVA | 5~50KVA |
| （指定による） | （指定による） | （指定による） | （指定による） | |
| 耐熱クラス | H | H | H | H |
| サージ移行率（平衡） | -60dB以下 | -60dB以下 | -60dB以下 | -60dB以下 |
| （3KV 1.2×50μS） | （3KV 1.2×50μS） | （3KV 1.2×50μS） | （3KV 1.2×50μS） | |
| インパルス耐電圧 | 一次側~二次側・接地間30KV（アレスタを除く、1.2×50μS） | 一次側~二次側・接地間30KV（アレスタを除く、1.2×50μS） | 一次側~二次側・接地間30KV（アレスタを除く、1.2×50μS） | 一次側~二次側・接地間30KV（アレスタを除く、1.2×50μS） |
| 効率 | 5KVA以下90%以上 | 5KVA以下90%以上 | 5KVA以下90%以上 | 5KVA以下90%以上 |
| 5KVA以上95%以上 | 5KVA以上95%以上 | 5KVA以上95%以上 | 5KVA以上95%以上 | |
| 絶縁抵抗 | DC1000Vメガーにて100MΩ以上 | DC1000Vメガーにて100MΩ以上 | DC1000Vメガーにて100MΩ以上 | DC1000Vメガーにて100MΩ以上 |
| 絶縁耐圧 | 一次側~二次側・接地間 AC1000V（アレスタを除く、1分間） | 一次側~二次側・接地間 AC1000V（アレスタを除く、1分間） | 一次側~二次側・接地間 AC1000V（アレスタを除く、1分間） | 一次側~二次側・接地間 AC1000V（アレスタを除く、1分間） |

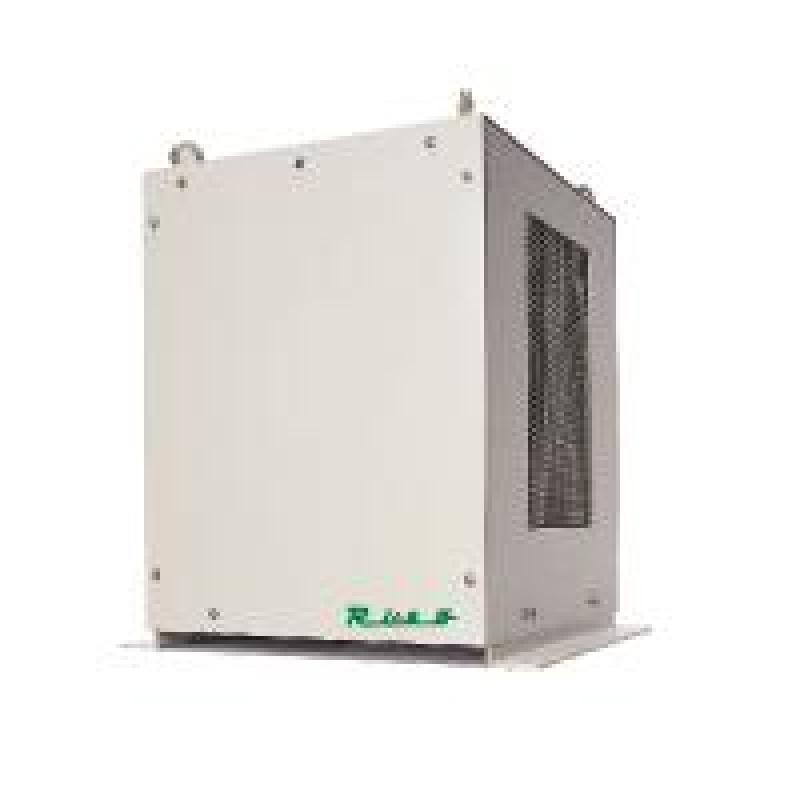

| NSTRタイプ 単相 据置型 ケース入り | ||||||
| 型式 | 出力容量KVA | 本体寸法 | 質量Kｇ | 本体寸法 | 質量(kg) | |
| (W×D×H)ｍｍ | ||||||
| NSTR-500 | 500 | 460×400×480 | 35 | 420×500×349 | 65 | |
| NSTR-1K | 1K | 300×360×570 | 45 | 420×500×349 | 75 | |
| NSTR-2K | 2K | 300×360×570 | 55 | |||
| NSTR-3K | 3K | 300×360×570 | 70 | |||
| NSTR-5K | 5K | 380×480×520 | 80 | |||
| NSTR-7.5K | 7.5K | 320×320×400 | 110 | |||
| NSTR-10K | 10K | 320×320×400 | 120 | |||
| 製品仕様 | |||
| 概要 | 型式 | 相数 | 容量 |
| 耐雷トランス | NSTP・NSTR | 単相 | 500~10KVA |
| 耐雷トランス | NTTP・NTTR | 3相 | 5~50KVA |
