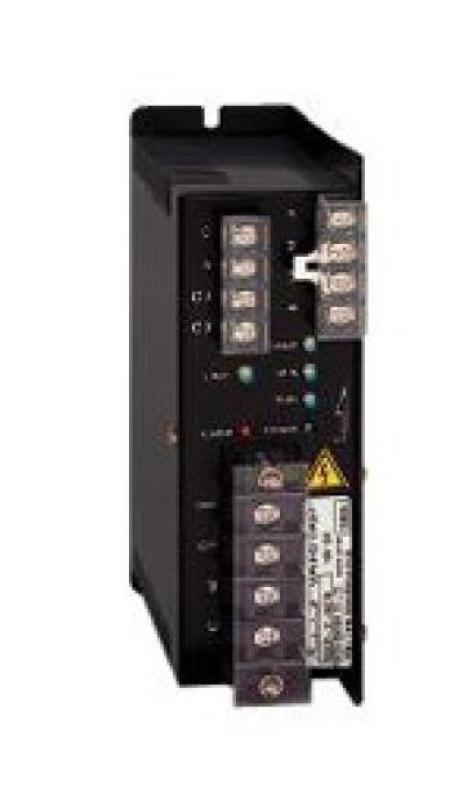

サイリスタ式電力調整器

VSCPシリーズ（RoHS2対応）0

VSCPシリーズ（RoHS2対応）0

概要	Pシリーズは多彩なバリエーションの汎用機種です。定電流、定電圧、定電力、ピーク過電流モデルが作成できます。バリタップはサイリスタ式交流電力調整器の登録商標です。
特徴	機能を拡張するオプション基板ユニット内蔵可能多用途対応の制御端子便利な電源表示灯装備端子カバー標準装備、安全なカバー付き
用途	温度調節・ランプ調光・電力調整・モーター調整
その他	単相2線　100/110V,200/220V (RoHS2対応) ： NCAタイプは除く

この製品をカタログ請求

仕様

制御方式	位相制御
設定方式	4~20mA(200Ω),　0.8~4VDC(100KΩ),手動設定,無電圧接点
相数	単相
周波数	50/60Hz 自動切換
定格回路電圧	100/110V,200/220V共用
電圧変動範囲	±10%
定格電流	15.30.40.60.100.150.200.300.500A
ソフトスタート	約0.2秒
ソフトアップ	約0.2~5秒可変
出力調整範囲	0~98%
勾配調整範囲	0~100%
周囲温度	0~60℃（40℃以上では電流低減）
適用負荷	抵抗負荷、変圧器1次制御、変抵抗負荷（オプション使用時）
絶縁抵抗	電力回路：ケース側　DC500メガーにて50MΩ以上
絶縁耐圧	電力回路：ケース側　AC1.5kV1分間

※定格電流150A以上の機種にはファンがつきます
※ファン停止時には過温度アラーム接点出力（AC125V0.5A/DC56V0.3A　b接点）をアラーム端子に出力します。

この製品をカタログ請求

製品仕様

VSCPシリーズ（RoHS2対応）製品仕様

VSCP-Nタイプ　回路電圧：100/110V 200/220V共用
型式	定格電流	仕様	本体寸法	質量
VSCP-15-N	15A	＊1	60×152×178	1.1Kg
		乾式自冷、入力表示灯
		勾配設定、下限電圧設定
VSCP-30-N	30A	上記と同じ	60×152×178	1.1Kg
VSCP-40-N	40A	上記と同じ	60×152×178	1.1kg
VSCP-60-NⅡ	60A	上記と同じ	124×160×228	3.0kg
VSCP-100-NⅡ	100A	上記と同じ	155×157×228	3.5kg

VSCP-Nタイプ回路電圧：200/220V,ファン付
型式	定格電流	仕様	本体寸法	質量
VSCP-150-N	150A	＊2	185×210×345	6.0kg
		乾式風冷、入力表示灯、過温度警報
		勾配設定、下限電圧設定
VSCP-200-NⅡ	200A	上記と同じ	200×210×345	8.0kg
VSCP-300-NII	300A	上記と同じ	192×263×345	12.1kg
VSCP-500-NII	500A	上記と同じ	192×263×345	12.1kg

VSCP-NCCタイプ（定電流制御）　回路電圧：100V,200V切替共用
型式	定格電流	仕様	本体寸法	質量	CT（変換器）
VSCP-15-NCC	15A	＊1と	60×152×178	1.5kg	内蔵
		過電流表示灯
		電圧リミッター
VSCP-30-NCC	30A	上記と同じ	60×152×178	1.5kg	内蔵
VSCP-40-NCC	40A	上記と同じ	60×152×178	1.5kg	付属
VSCP-60-NⅡCC	60A	上記と同じ	124×160×228	3.3kg	付属
VSCP-100-NⅡCC	100A	上記と同じ	155×157×228	3.8kg	付属

VSCP-NCCタイプ（定電流制御）　回路電圧：200V,ファン付
型式	定格電流	仕様	本体寸法	質量	CT（変換器）
VSCP-150-NCC	150A	＊2と	185×210×345	6.3kg	付属
		過電流表示灯
		電圧リミッター
VSCP-200-NⅡCC	200A	上記と同じ	200×210×345	8.3kg	付属
VSCP-300-NIICC	300A	上記と同じ	192×263×345	12.4kg	付属
VSCP-500-NIICC	500A	上記と同じ	192×263×345	12.4kg	付属

VSCP-NCCALタイプ（定電流制御警報出力付）　回路電圧：100V,200V切替共用
型式	定格電流	仕様	本体寸法	質量	CT（変換器）
VSCP-15-NCCAL	15A	＊1と	60×152×178	1.5kg	内蔵
		過電流表示灯
		電圧リミッター
		警報出力付
VSCP-30-NCCAL	30A	上記と同じ	60×152×178	1.5kg	内蔵
VSCP-40-NCCAL	40A	上記と同じ	60×152×178	1.5kg	付属
VSCP-60-NⅡCCAL	60A	上記と同じ	124×160×228	3.3kg	付属
VSCP-100-NⅡCCAL	100A	上記と同じ	155×157×228	3.8kg	付属

VSCP-NCCALタイプ（定電流制御警報出力付）　回路電圧：200V,ファン付
型式	定格電流	仕様	本体寸法	質量	CT（変換器）
VSCP-150-NCCAL	150A	＊2と	185×210×345	6.3kg	付属
		過電流表示灯
		電圧リミッター
		警報出力付
VSCP-200-NⅡCCAL	200A	上記と同じ	200×210×345	8.3kg	付属
VSCP-300-NIICCAL	300A	上記と同じ	192×263×345	12.4kg	付属
VSCP-500-NIICCAL	500A	上記と同じ	192×263×345	12.4kg	付属

VSCP-NCVタイプ（定電圧制御）回路電圧：100V,200V切替共用
型式	定格電流	仕様	本体寸法	質量	CT（変換器）
VSCP-15-NCV	15A	＊1と	60×152×178	1.5kg	内蔵
		過電流表示灯
		電流リミッター
VSCP-30-NCV	30A	上記と同じ	60×152×178	1.5kg	内蔵
VSCP-40-NCV	40A	上記と同じ	60×152×178	1.5kg	付属
VSCP-60-NⅡCV	60A	上記と同じ	124×160×228	3.3kg	付属
VSCP-100-NⅡCV	100A	上記と同じ	155×157×228	3.8kg	付属

VSCP-NCVタイプ（定電圧制御）　回路電圧：200V,ファン付
型式	定格電流	仕様	本体寸法	質量	CT（変換器）
VSCP-150-NCV	150A	＊2と	185×210×345	6.3kg	付属
		過電流表示灯
		電流リミッター
VSCP-200-NⅡCV	200A	上記と同じ	200×210×345	8.3kg	付属
VSCP-300-NIICV	300A	上記と同じ	192×263×345	12.4kg	付属
VSCP-500-NIICV	500A	上記と同じ	192×263×345	12.4kg	付属

VSCP-NCVALタイプ（定電圧制御警報出力付）　回路電圧：100V,200V切替共用
型式	定格電流	仕様	本体寸法	質量	CT（変換器）
VSCP-15-NCVAL	15A	＊1と	60×152×178	1.5kg	内蔵
		過電流表示灯
		電流リミッター
		警報出力付
VSCP-30-NCVAL	30A	上記と同じ	60×152×178	1.5kg	内蔵
VSCP-40-NCVAL	40A	上記と同じ	60×152×178	1.5kg	付属
VSCP-60-NⅡCVAL	60A	上記と同じ	124×160×228	3.3kg	付属
VSCP-100-NⅡCVAL	100A	上記と同じ	155×157×228	3.8kg	付属

VSCP-NCVALタイプ（定電圧制御警報出力付）　回路電圧：200V,ファン付
型式	定格電流	仕様	本体寸法	質量	CT（変換器）
VSCP-150-NCVAL	150A	＊2と	185×210×345	6.3kg	付属
		過電流表示灯
		電流リミッター
		警報出力付
VSCP-200-NⅡCVAL	200A	上記と同じ	200×210×345	8.3kg	付属
VSCP-300-NIICVAL	300A	上記と同じ	192×263×345	12.4kg	付属
VSCP-500-NIICVAL	500A	上記と同じ	192×263×345	12.4kg	付属

VSCP-NKタイプ（断線警報付）回路電圧：100V,200V切替共用
型式	定格電流	仕様	本体寸法	質量	CT（変換器）
VSCP-15-NK	15A	＊1と	60×152×178	1.5kg	内蔵
VSCP-15-NK	15A	断線警報	60×152×178	1.5kg	内蔵
VSCP-30-NK	30A	上記と同じ	60×152×178	1.5kg	内蔵
VSCP-40-NK	40A	上記と同じ	60×152×178	1.5kg	別売
VSCP-60-NⅡK	60A	上記と同じ	124×160×228	3.3kg	別売
VSCP-100-NⅡK	100A	上記と同じ	155×157×228	3.8kg	別売

VSCP-NKタイプ（断線警報付）　回路電圧：200V,ファン付
型式	定格電流	仕様	本体寸法	質量	CT（変換器）
VSCP-150-NK	150A	＊2と	185×210×345	6.3kg	別売
VSCP-150-NK	150A	断線警報	185×210×345	6.3kg	別売
VSCP-200-NⅡK	200A	上記と同じ	200×210×345	8.3kg	別売
VSCP-300-NIIK	300A	上記と同じ	192×263×345	12.4kg	別売
VSCP-500-NIIK	500A	上記と同じ	192×263×345	12.4kg	別売

VSCP-NCWタイプ（定電力制御）　回路電圧：100V,200V切替共用
型式	定格電流	仕様	本体寸法	質量	CT（変換器）
VSCP-15-NCW	15A	＊1と	60×152×178	1.5kg	内蔵
		過電流表示灯
		電流リミッター
VSCP-30-NCW	30A	上記と同じ	60×152×178	1.5kg	内蔵
VSCP-40-NCW	40A	上記と同じ	60×152×178	1.5kg	付属
VSCP-60-NⅡCW	60A	上記と同じ	124×160×228	3.3kg	付属
VSCP-100-NⅡCW	100A	上記と同じ	155×157×228	3.8kg	付属

VSCP-NCWタイプ（定電力制御）　回路電圧：200V,ファン付
型式	定格電流	仕様	本体寸法	質量	CT（変換器）
VSCP-150-NCW	150A	＊2と	185×210×345	6.3kg	付属
		過電流表示灯
		電流リミッター
VSCP-200-NⅡCW	200A	上記と同じ	200×210×345	8.3kg	付属
VSCP-300-NIICW	300A	上記と同じ	192×263×345	12.4kg	付属
VSCP-500-NIICW	500A	上記と同じ	192×263×345	12.4kg	付属

VSCP-NCWALタイプ（定電力制御警報出力付）回路電圧：100V,200V切替共用
型式	定格電流	仕様	本体寸法	質量	CT（変換器）
VSCP-15-NCWAL	15A	＊1と	60×152×178	1.5kg	内蔵
		過電流表示灯
		電流リミッター
		警報出力付
VSCP-30-NCWAL	30A	上記と同じ	60×152×178	1.5kg	内蔵
VSCP-40-NCWAL	40A	上記と同じ	60×152×178	1.5kg	付属
VSCP-60-NⅡCWAL	60A	上記と同じ	124×160×228	3.3kg	付属
VSCP-100-NⅡCWAL	100A	上記と同じ	155×157×228	3.8kg	付属

VSCP-NCWALタイプ（定電力制御警報出力付）回路電圧：200V,ファン付
型式	定格電流	仕様	本体寸法	質量	CT（変換器）
VSCP-150-NCWAL	150A	＊2と	185×210×345	6.3kg	付属
		過電流表示灯
		電流リミッター
		警報出力付
VSCP-200-NⅡCWAL	200A	上記と同じ	200×210×345	8.3kg	付属
VSCP-300-NIICWAL	300A	上記と同じ	192×263×345	12.4kg	付属
VSCP-500-NIICWAL	500A	上記と同じ	192×263×345	12.4kg	付属

VSCP-NCAタイプ（ノイズ低減）　回路電圧：100/110V,200/220V切替共用
型式	定格電流	仕様	本体寸法	質量
VSCP-15-NCA	15A	＊1と	60×152×178	1.1kg
VSCP-15-NCA	15A	ノイズ低減	60×152×178	1.1kg
VSCP-30-NCA	30A	上記と同じ	60×152×178	1.1kg
