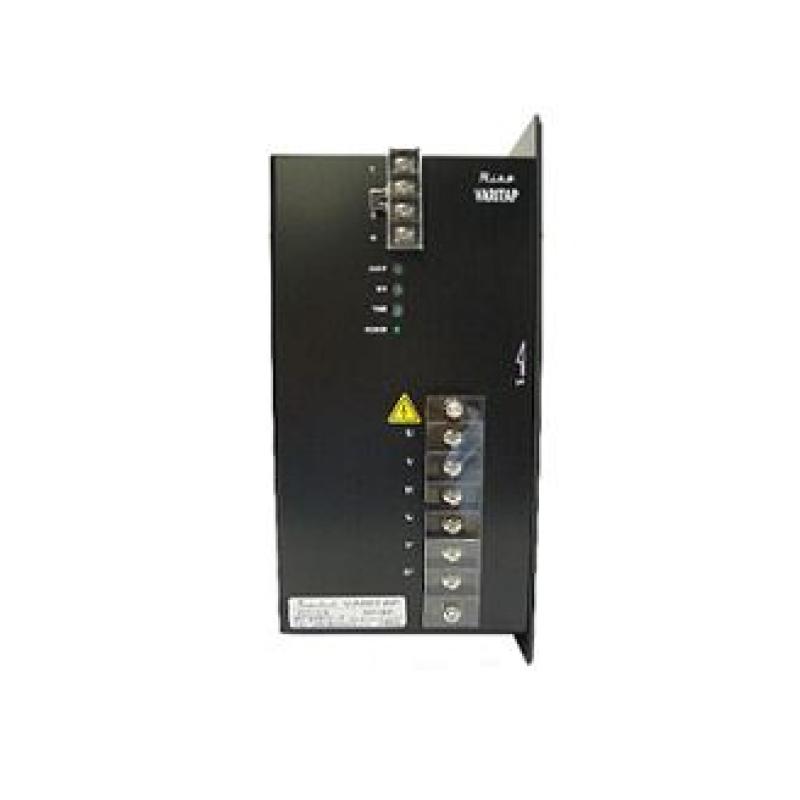

サイリスタ式電力調整器
VTCZシリーズ0
VTCZシリーズ0
概要 3相の分周制御方式のバリタップです。
バリタップはサイリスタ式交流電力調整器の登録商標です。
特徴 分周制御方式で入力信号に応じて分周周期のON-OFF時間が変化し、負荷への電力を調整できます。
電源電圧の低減はできませんが、ノイズ発生は極めて少なくて済みます（55db以下）。
用途 温度調節
この製品をカタログ請求
仕様
制御方式 分周制御：ゼロ電圧SW
設定方式 4~20mA(200Ω),　0.8~4VDC(100KΩ),手動設定,無電圧接点
相数線式 3相3線
周波数 50/60Hz
定格回路電圧 200/220V
電圧変動範囲 ±10%
定格電流 15.30.60.100.150.200,300,500A
出力調整範囲 0~98%
勾配調整範囲 0~100%
周囲温度 0~60℃（40℃以上では電流低減）
適用負荷 抵抗負荷
絶縁抵抗 電力回路：ケース側　DC500メガーにて50MΩ以上
絶縁耐圧 電力回路：ケース側　AC1.5kV1分間
この製品をカタログ請求
製品仕様
VTCZシリーズ 製品仕様
VTCZ-Nタイプ　回路電圧：200/220V
型式 定格電流 容量 本体寸法 質量
VTCZ-15-N
15A
 乾式自冷、入力表示灯
121×197×260
2.2kg
勾配設定、下限電圧設定
VTCZ-30-N 30A 上記と同じ 121×197×260 2.7kg
VTCZ-60-N 60A 上記と同じ 280×193×235 5.7kg
VTCZ-100-N 100A 上記と同じ 378×193×235 8.7kg
VＴCZ-Nタイプ 回路電圧：200/220V ファン付
型式 定格電流 容量 本体寸法 質量
VTCZ-150-N
150A
 乾式風冷、入力表示灯、過温度警報
378×210×345
11.7kg
勾配設定、下限電圧設定
VTCZ-200-N 200A 上記と同じ 480×188×345 20.7kg
VTCZ-300-NII 300A 上記と同じ 468×263×345 27.9kg
VTCZ-500-NII 500A 上記と同じ 468×263×345 27.9kg
