概要	◎小型ローコストタイプ 100VA ~ 6KVA まで低帯域から高帯域までコンスタントな減衰特性（MIL規格に準じ測定） ◎制御機器、通信機器のノイズ対策に･･･（機器組込みに最適です） ◎異電圧対応可能･･･100V系、200V系、400V系（入力電圧と出力電圧が異なっても製作できます） ◎量産製品のコストにも対応可能です。
特徴	ワイドレンシでコンスタントな減衰特性。制御機器、通信機器のノイズ対策に（機器組込に最適です）。量産製品のコストにも対応可能です。

概要

◎小型ローコストタイプ
100VA ~ 6KVA まで低帯域から高帯域までコンスタントな減衰特性
（MIL規格に準じ測定）
◎制御機器、通信機器のノイズ対策に･･･
（機器組込みに最適です）
◎異電圧対応可能･･･100V系、200V系、400V系
（入力電圧と出力電圧が異なっても製作できます）
◎量産製品のコストにも対応可能です。

特徴

ワイドレンシでコンスタントな減衰特性。
制御機器、通信機器のノイズ対策に（機器組込に最適です）。量産製品のコストにも対応可能です。

この製品をカタログ請求

仕様

NSC シリーズ
タイプ	NSCA	NSCL	NSCX	NSCE
取付外観	据置型ケース有	組込型ケース無	組込型ケース無し	据置型ケース有
相数	単相	単相	単相	単相
線式	2線	2線	2線	2線
周波数	50/60Hz±5%	50/60Hz±5%	50/60Hz±5%	50/60Hz±5%
定格入力電圧	100,110,200,220V	100,110,200,220V	100,110,200,220V	100,110,200,220V
定格入力電圧	(指定による）	(指定による）	(指定による）	(指定による）
定格出力電圧	100,110,200,220V	100,110,200,220V	100,110,200,220V	100,110,200,220V
定格出力電圧	(指定による）	(指定による）	(指定による）	(指定による）
出力容量	500VA~5KVA	100VA~6KVA	75VA~20KVA	300VA~10KVA
耐熱クラス	E	E	75・100VA：E	300VA~4KVA：E
耐熱クラス	E	E	2K~20KVA：F	5KVA~20KVA：H
CEマーキング	未対応	未対応	未対応	未対応
インパルス耐圧	5000V	5000V	5000V	5000V
効率	90%以上	90%以上	90%以上	90%以上
周囲温度	0~40℃	0~40℃	0~40℃	0~40℃
周囲湿度	30~95%	30~95%	30~95%	30~95%
周囲湿度	（結露しないこと）	（結露しないこと）	（結露しないこと）	（結露しないこと）
絶縁抵抗	DC500Vメガーにて	DC500Vメガーにて	DC500Vメガーにて	DC500Vメガーにて
絶縁抵抗	100MΩ以上	100MΩ以上	100MΩ以上	100MΩ以上
絶縁耐圧	AC2000V　1分間	AC2000V　1分間	AC2000V　1分間	AC2000V　1分間

この製品をカタログ請求

製品仕様

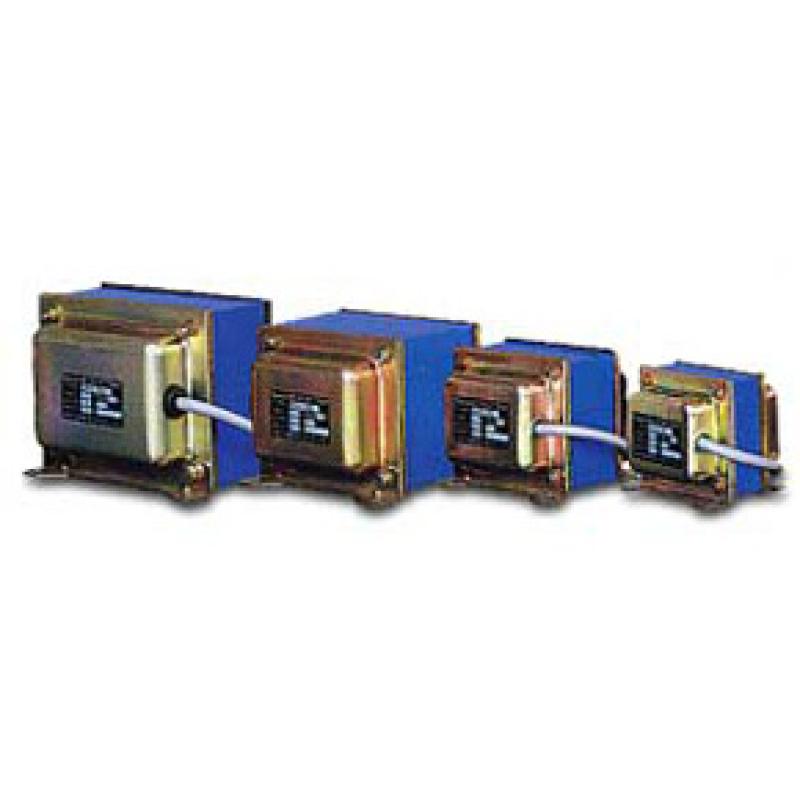

NSCLシリーズ製品仕様

NSCLタイプ
型式	出力容量VA	本体寸法	質量Kｇ	本体寸法	質量(kg)
型式	出力容量VA	本体寸法	質量Kｇ	(W×D×H)ｍｍ	質量(kg)
NSCL-100	100	102×100×86	3.2	420×500×349	65
NSCL-150	150	102×120×86	4.3	420×500×349	75
NSCL-200	200	120×125×102	5.7	400×550×770	120
NSCL-300	300	120×145×102	7.2	400×550×770	140
NSCL-500	500	140×160×117	13.5
NSCL-750	750	157×175×134	15.2
NSCL-1K	1K	157×205×134	19.5
NSCL-2K	2K	207×228×230	25.5
NSCL-3K	3K	228×255×265	52
NSCL-4K	4K	290×320×380	70
NSCL-5K	5K	300×320×440	80

item NSCLシリーズ
